Fernüberwachung von Photovoltaik-Anlagen

Prozessleitsysteme zur Anlagenüberwachung

Prozessleitsysteme steuern und kontrollieren Automatisierungsprozesse in den unterschiedlichsten Branchen. Aus der Ferne automatisierte Prozesse zu jeder Zeit im Auge behalten und steuern ist insbesondere bei Solaranlagen ein unschlagbarer Vorteil für Bereitschaftsdienst und Anlagenwartung.

FlowChief Anlagenüberwachung bei Solarparks

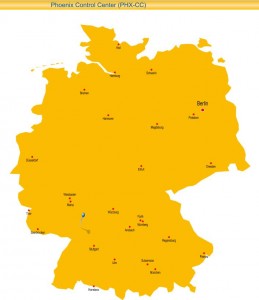

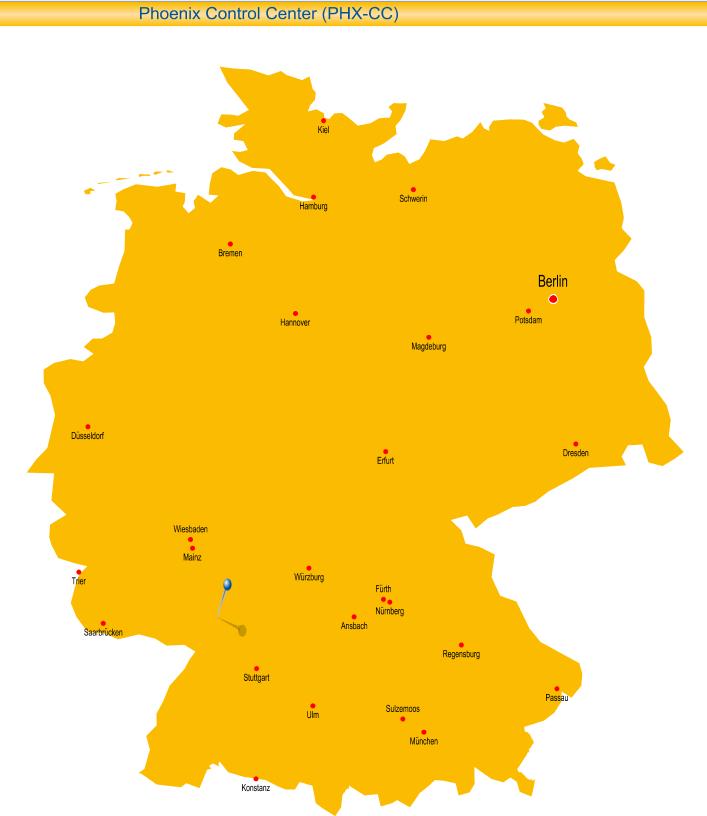

Überwachte Solaranlagen der Phoenix Solar – Bild: Phoenix

Einer der Anbieter von Prozessleitsystemen, die auch in der Solarbranche verwendet werden, ist die FlowChief GmbH. Referenzkunde des FlowChief Prozessleitsystems ist Phoenix Solar. Alle von Phoenix Solar betriebenen Solarparks und Dachanlagen sind über dieses Software-Produkt, das Phoenix Control Center (PHX-CC) in „Realtime“ überwachbar.

Die Visualisierung funktioniert vollständig in einem Standard-Webbrowser ohne jegliche Zusatzsoftware und in bester Performance. So kann allen beteiligten Unternehmen Zugriff zu den relevanten Daten gewährt werden.

Die Fülle der verfügbaren Daten ist imposant. So ist z.B. jederzeit der Status der Wechselrichter abrufbar. Von den diversen Temperaturen (Umgebung, Schrank, Kühlkörper) über die verschiedensten Leistungsparameter (Wirk-, Schein-, Blindleistung)  bis hin zum Status jedes einzelnen Unterverteilers ist alles Online verfügbar.

Womit die Daten übertragen werden ist dabei unerheblich: Internet, GPRS / UMTS / EDGE, Funk, SMS.. alles wird unterstützt. Wegen der hohen Bedeutung IP-basierter Techniken dominiert allerdings die GPRS-Fernwirktechnik. GPRS überträgt auf mehreren Funkkanälen zur gleichen Zeit, in einer ähnlichen Geschwindigkeit wie ISDN.

Leistungsdaten Solarpark Walldorf für Interessierte

Während der Zugang zu der Web-Applikation in der Regel passwortgeschützt ist, stellen die Stadtwerke Walldorf – ein Kunde der Phoenix Solar – die Leistungsdaten des Solarparks Walldorf unverschlüsselt zur Verfügung. Für Interessierte ist dieser Zugang ein „Eldorado“. Bleibt zu wünschen, dass dieses Vorbild an Transparenz Schule macht!

Die nachfolgende Grafik zeigt die Einstiegsseite. Neben der aktuellen Einstrahlung in Watt je Quadratmeter und der Gesamtleistung in Kilowatt für den gesamten Solarpark werden die wichtigsten Anlagendaten auf einen Blick angezeigt. Die Freiflächenanlage verfügt mit ihren 14.904 First Solar Dünnschichtmodulen vom Typ FS 272 über eine Modulfläche von 10.730,9 m² und erreicht eine Peakleistung von 1,08 MWp.

Phoenix Control Center am Beispiel Solarpark Walldorf – Bild: Phoenix Solar AG

Ohne Anleitung findet sich jeder schnell zurecht. Bis in die tiefsten Ebenen der Anlage kann man sich komfortabel durchklicken. Besonders interessant ist die Möglichkeit, historische Daten aus der Datenbank zu selektieren und graphisch anzuzeigen.

Tagesstatistik Solarpark Walldorf – Bild: Phoenix

Leistungsdaten Energiepark Emsbüren

Die Energieversorgung Emsbüren GmbH, ein Gemeinschaftsunternehmen der Stadtwerke Schüttorf GmbH und der Gemeinde Emsbüren, stellt ebenfalls die Leistungsdaten ihres Regenerativen Energieparks für jedermann einsehbar ins Netz. Die verschiedenen Photovoltaik-Anlagen – insgesamt 11 – und das Windrad mit 40m Nabenhöhe werden mit ihren aktuellen Leistungsdaten einzeln aufgeführt. Auch dieses System wird von FlowChief betrieben.

Leistungsdaten Energiepark Emsbüren – Bild: Energieversorgung Emsbüren

Besonders interessant sind die diversen Tagesverkehrskurven, der einzelnen Solaranlagen, an denen man von Sonnenaufgang bis Sonnenuntergang die eingespeiste Leistung im Viertelstundentakt ablesen kann. Man kann aus den Kurven sogar erkennen, wann und wie lange der Himmel bewölkt war.

Tagesverkehrskurven des Solarparks Emsbüren – Bild: Stadtwerke Schüttdorf

Sunny Portal by SMA

Wechselrichter-Marktführer SMA Solar Technology AG bietet seinen Kunden optional ebenfalls die Fernüberwachung der PV-Anlagen mit dem sog. „Profi-Datenlogger Sunny WebBox“ an. Diese Box sendet regelmäßig Mess- & Ereignisdaten an das webbasierte „Sunny Portal„. Standardgemäß ist in Sunny Portal eine Übersicht mit energetischen Werten für Tag, Monat, Jahr und die Gesamtlaufzeit vorhanden.

Jeder Nutzer, egal ob Solarpark der MW-Klasse oder privater Solardachbesitzer, besitzt die Möglichkeit, persönliche Sunny Portal Webseiten anzulegen, auf der die Daten der Photovoltaikanlage visualisiert werden. Sunny Portal übernimmt auch die Archivierung der Daten. Über das Internet stehen die Anlagendaten somit weltweit zur Verfügung. Sunny Portal bietet vielseitige Funktionen zur Überwachung und Visualisierung der Photovoltaikanlage. Beispiele:

  • Anlageninformationen per E-Mail (z. B. Ertrag, max. Leistung, CO2-Minderung, Anlagenmeldungen)
  • Darstellung der Anlagendaten in Diagrammen und Tabellen
  • Veröffentlichen einzelner Sunny Portal Webseiten
  • Individuelle Seitengestaltung durch HTML
  • Anzeige von CO2-Minderung und Vergütung
  • Anlegen mehrerer Webseiten mit Visualisierungen der Anlagendaten
  • Einfügen persönlicher Anlagenbilder
  • Mit einem Account mehrere Anlagen verwalten

Über 7.000 Solaranlagen online

Aktuell sind auf dem Sunny Portal die Leistungsdaten von beeindruckenden 7.100 Photovoltaik-Anlagen für jedermann weltweit verfügbar. Von Deutschland über die USA bis Südkorea, die Liste der internationalen Anlagen ist immens.

Liste freigegebener PV-Anlagen auf Sunny-Portal.com – Bild: SMA

Nicht für alle Anlagen sind die Informationen gleichermaßen detailliert verfügbar. Insgesamt ist liefert das Sunny Portal nicht die gleiche Informationstiefe wie der FlowChief.

Individualisierte Website des Solarparks Nindorf-Farnew – Bild: SMA
